Konfigurasi Vlan di Switch Packet Tracer

Assalamualaikum wr.wb
Halo kawan semua, seperti biasa kali ini saya akan share sedikit tentang membuat vlan di switch pada Packet Tracer.

a. Pengertian
Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

b. Latar belakang
 Tentunya dalam sebuah jaringan kita juga mengenal yang namanya vlan. Nah, vlan itu sendiri memiliki banyak keuntungan jika kita gunakan, seperti ;

1. Meningkatkan keamanan jaringan.
2. Mengurangi trafik broadcast, jika sebelumnya mempunyai jaringan LAN yang cukup besar dan dibagi dengan VLAN, maka trafik broadcast hanya akan dikirim sesuai dengan VLAN masing - masing
3. Memudahkan dalam pengelolaan jaringan

c. Tujuan
Tujuan saya memahami konsep vlan, cara konfigurasi, dan manfaat juga keuntungan dari vlan

d. Alat dan Bahan
- Laptop
- Aplikasi Packet Tracer

e. Langkah-langkah
1. Pertama saya buat dulu topologinya, seperti pada gambar berikut ini. Dari gambar dibawah saya buat vlan 10 sebelah kiri dan 20 sebelah kanan.

- IP : ->PC 1 : 192.168.10.1
        ->PC 2 : 192.168.10.2
        ->PC 3 : 192.168.20.1
        ->PC 4 : 192.168.20.2

2. Selanjutnya memastikan bahwa semua port terdaftar  ke vlan 1. Caranya adalah dengan perintah show vlan. Nah,, dapat dilihat bahwa switch secara default sudah terdaftar di vlan 1.

3. Kemudian buat vlan dan nama vlannya terlebih dulu. Sebelumnya masuk pada global configuration dulu ya, caranya ketik perintah conf t , lalu baru buat vlannya. Disini saya buat vlan 10 untuk TKJ, dan 20 untuk RPL, seperti gambar berikut

4. Selanjutnya saya daftarkan port-portnya kedalam vlanny, seperti pada topologi sebelumnya bahwa yang sebelah kiri vlan 10 dan kanan vlan 20, maka saya akan memasukkannya seperti ini

• Fa0/1 & Fa0/2 => vlan 10
• Fa0/3 & Fa0/4 => vlan 20

Langsung saja daftarkan PC yang sebelah kiri dengan vlan 10, caranya masuk pada mode global configuration, perintahnya conf t lalu lanjut  pada mode interface, perintahnya interface fastEthernet atau int Fa

Begitu juga PC yang kanan dengan vlan 20

5. Kemudian cek vlannya, apakah interfacenya sudah terdaftar di vlan 10 dan 20 tadi atau belum. Perintahnya adalah do show vlan . Jelasnya di gambar berikut.

6. Langkah selanjutnya saya setting ip, caranya klik 2x pada PC -> pilih tab Desktop -> IP Configuration

•  VLAN 10 ( PC Sebelah Kiri) = 192.168.10.1 dan 192.168.10.2

• VLAN 20 ( PC Sebelah Kanan) = 192.168.20.1 dan 192.168.20.1

7. Langkah akhir saya lakukan tes ping, untuk vlan yang sama pasti akan berhasil, tetapi jika yang berbeda akan gagal saling ping

Demikian yang dapat saya sampaikan, semoga dapat bermanfaat. Mohon maaf atas kesalahanpahaman dan kekeliruan. Akhirnya sekian dan terima kasih.

Referensi :
https://id.wikipedia.org/wiki/VLAN
Modul Cisco.pdf
http://tutorial-komputer70.blogspot.co.id/2016/12/pengertian-vlan-jenis-vlan-kelebihan-vlan.html

Continue reading Konfigurasi Vlan di Switch Packet Tracer

Mac Address Table Dynamic dan Static

Assalamualaikum wr.wb
Seperti biasanya, pada kesempatan kali ini saya share yang baru saya pelajari tentang dasar konfigurasi switch pada Cisco Packet Tracer yaitu Mac Address Table Dynamic dan Static

a. Pengertian
Mac Address (Media Access Control Address) adalah sebuah alamat jaringan yang di implementasikan pada lapisan data-link dalam OSI Layer, yang mempresentasikan sebuah node tertentu dalam jaringan. Dalam sebuah jaringan berbasis Ethernet, Mac Address merupakan alamat yang unik yang memiliki panjang 48-bit (6 byte) yang mengidentifikasikan sebuah komputer , interface dalam sebuah router, atau node lainnya dalam jaringan. Sedangkan Mac Address Table adalah tabel alamat MAC yang juga disebut  Addressable Memory (CAM) tabel konten, yang digunakan pada switch Ethernet untuk menentukan dimana untuk meneruskan lalu lintas pada LAN.

Sedangkan alat jaringan yang melakukan penjembatan taktampak (penghubung penyekatan (segmentation) banyak jaringan dengan pengalihan berdasarkan MAC Address adalah switch. Seperti yang sudah diketahui bahwa switch berkerja di Layer 2 dan cara pendistribusian paket data dengan cara membroadcast. Setelah paket data di broadcast maka switch akan membuat tabel mac address dari pengirim paket. Terdapat 2 metode pembentukan tabel mac address pada switch cisco, yaitu Dynamic & Static

b. Latar Belakang
Saya mempraktekkan Mac Address Table Dynamic dan Static supaya dapat membedakan cara kerja dan pebentukan tabel antara keduanya.

c. Tujuan
 Mengetahui pembentukan table mac address dynamic dan static

d. Alat dan Bahan
- Laptop
- Aplikas Cisco Packet Tracer

e. Langkah-langkah
A. Mac Address Table Dynamic
Artinya kita akan membuat secara otomatis table Mac Addressnya. Tabel akan terbentuk ketika kmputer saling bertukar data. Langsung di buat yuk..

1. Saya buat topologi seperti berikut,dengan memakai Switch jenis 2950-24

    IP -> Pc 1 :192.168.24.1
            Pc 2 :192.168.24.2

2. Selanjutnya memberikan IP ke masing-masing PC, kita harus buat satu network supaya bisa saling ping. Cara setting IPnya, klik 2x pada PC -> pilih tab Config -> IP Configuration.

3. Masukkan IPnya tadi yang sudah dibuat ke masing-masing PC, seperti gambar berikut.

4. Setelah IP di konfigurasi, saya coba lakukan tes ping. Caranya klik 2x pada PC -> pilih tab Desktop -> Command Prompt

5. Jika sudah PC saling ping, kemudian saya cek table mac address yang ada di switch. Caranya klik 2x pada Switch -> pilih tab CLI ->  masuk ke mode privilage -> ketik perintah show mac-address-table

Dari gambar diatas dapat dilihat table mac addressnya sudah terbuat , dan Typenya adalah DYNAMIC karena tadi buatnya dengan cara ping.

B. Mac Address Table Static
Artinya kita sebagai Engineer memasukan secara otomatis mac address serta IP address dari setiap Host. Nahh,,dari table mac address yang terbentuk secara Dynamic tadi, selanjutnya saya akan coba buat menjadi static. Kelebihannya adalah jika kita buat ststic setiap host/PC tidak akan bisa saling tukar port. Jika port ditukar maka Pc tidak akan terkoneksi ke switch.


1. Pertama saya masuk ke mode global configuration terlebih dahulu. Caranya ketik perintah conf t ,seperti gambar berikut.

2. Kemudian masukkan syntak mac-address-table static [MacAddress] [Vlan] interface [fa0/1-24] seperti gambar berikut.

3. Selanjutnya cek hasilnya dengan perintah show mac-address-table, seperti gambar berikut. Maka hasilnya berubah menjadi static

4. Kemudian untuk melakukan tes saya coba tukar port antar PCnya, kemudian tes ping, maka hasilnya tidak bisa. Karena switch sudah mencatat bahwa port fa0/1 adalah milik PC yang memiliki mac address diatas

Demikian, yang dapat saya sampaikan, mohon maaf atas kesalahan, kekurangan dan kesalahpahaman. Kritik dan saran dapat disampaikan. Semoga dapat bermanfaat dan akhirnya terima kasih. : )

referensi:
www.pearsonitcertification.com/articles/article.aspx?p...3
https://id.wikipedia.org/wiki/MAC_address
 https://id.wikipedia.org/wiki/Pengalih_jaringan

Continue reading Mac Address Table Dynamic dan Static

Install Cacti Untuk Monitoring Server Debian 8.6

a. Pengertian
Cacti adalah sebuah open-source berbasis web monitoring  jaringan alat dan grafik dirancang sebagai front-end aplikasi untuk open source, standart industri data logging tool RRDtool. Pengguanaan umumnya adalah untuk memonitoring lalu lintas jaringan dengan polling sebuah switch jaringan atau router antarmuka  melalui Simple Network Manajement Protokol (SNMP).

a. Latar Belakang
Memonitor jaringan dengan menggunakan aplikasi cacti akan memudahkan kita karena cacti menggunakan web gui dan juga memiliki bayak sekali fitur.

c. Tujuan
Memonitoring server

d. Alat dan Bahan
-Pc Server
-Laptop
-Koneksi Internet

e. Langkah-langkah
1. Untuk menginstall cacti, saya mengetikkan perintah "apt-get install cacti"

2. Selanjutnya ada konfirmasi instalasi cacti, tekan enter saja

3. Nahh,,kemudian muncul kotak dialog seperti gambar berikut, disini kita mengisikan password baru untuk MYSQL "root" user.

4. Masukkan passwordnya kembali

5. Selanjutnya pada dialog seperti dibawah, kita disuruh update file php.ini ,pilih Ok untuk update

6. Pada dialog di bawah ada pertanyaan "Configure database for cacti ..." pilih Yes

7. Selanjutnya pada dialog dibawah kita isikan password database, pilih Ok

8. Isikan lagi password MYSQL untuk cacti

9. Isikan lagi password untuk konfirmasi.

10. Pada dialog dibawah kita disuruh memasukkan web server. Saya pilih apache2 karena yang saya digunakan apache2

11. Lanjut lagi proses instalasinya, tunggu hingga selesai

12. Selanjutnya saya lakukan konfigurasi di web browser, masukkan domainsaya/cacti pada address bar. Contoh "smkn1pct.sch.id/cacti"

13. Jika sudah terbuka, pilih next

14. Pilih type instalasi, saya pilih New Install -> lalu klik Next

15. Finish

16. Selanjutnaya login pada cacti dengan user dan password default. User dan Password defaultnya "admin"

17. Masukkan password baru -> Save

18. Halaman utama cacti

19. Untuk lihat grafik, klik graphs

Itulah yang dapat saya share, mohon maaf atas segala kekeliruan dan kesalahan, semoga dapat bermanfaat. Kritik dan saran terbuka untuk kami.

Sekian dan Terimakasih

Referensi:

http://www.febriyan.net/2017/02/cara-install-cacti-untuk-monitoring.html

www.cacti.net

Continue reading Install Cacti Untuk Monitoring Server Debian 8.6

Mail Server dan Webmail Server Dengan Squirrelmail di Debian 8.6


Assalamualaikum wr.wb
Seperti biasanya, saya share yang saya dapatkan. Kali ini saya konfigurasi Mail server dan mail servernya squirrelmail. Langsung saja ikuti prosesnya.

a. Pengertian
Mail Server adalah sebuah aplikasi yang menerima e-mail dari pengguna lokal (dari domain yang sama) maupun pengirim remote dari jaringan lain (internet). Mail Server juga mampu mem-forward e-mail tersebut ke Mail Server lainnya untuk dikirim. Sedangkan webmail (atau email berbasis web) adalah setiap klien email diimplementasikan sebagai aplikasi web yang berjalan pada web server . Contoh software webmail yang Roundcube dan SquirrelMail .

b. Latar Belakang
 Saling kirim mengirim surat/ email kepada pengguna.

c. Tujuan
Mengirimkan e-mail kepada antar pengguna

d. Alat dan bahan
-Pc server
-Laptop
-Koneksi Internet

e. Langkah-langkah
1.  Pastikan sudah konfigurasi dns, konfigurasi yang saya maksud disini ialah adanya baris

“@  IN   MX   2   mail.smkn1pct.sch.id” atau “ mail    IN   A   192.168.24.2 ”


2. Pertama saya menginstall postfix dan couriernya dengan perintah "apt-get install postfix courier-pop courier-imap" seperti pada gambar berikut.

   enter saja

  pilih y enter

3.  Kemudian akan mucul dialog seperti pada gamabr berikut, enter saja.

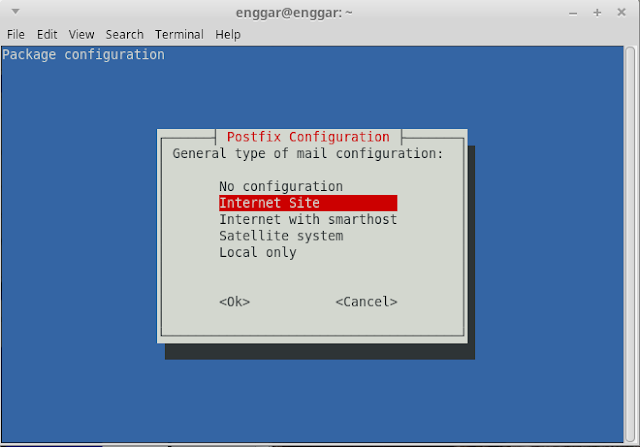

4. Pada dialog dibawah saya pilih Internet Site -> tekan tab ->pilih Ok ->enter

5. Nahh,, pada kotak dialog seperti gambar dibawah ini, masukan domain yang sudah di konfigurasikan di dns server tadi yaitu “mail.smkn1pct.sch.id” lalu tekan tab -> pilih ok -> enter

6.  Pada kotak dialog "Create directories for web-...." pilih yes

7. Lanjut proses instalasi, tunggu hingga selesai.

8. Selanjutnya saya buat folder mail, perintahnya "maildirmake /etc/skel/Maildir"

9. Kemudian edt file main.cf ,ketik perintah "nano /etc/postfix/main.cf"

10. Pada bagian paling bawah konfigurasi tambahkan baris home_mailbox=Maildir/  seperti pada gambar berikut.

11.  Selanjutnya saya ketik perintah "dpkg-reconfigure postfix"

12. Langka berikut sama seperti langkah diatas tadi, ini hanya langkah re-install tetapi dengan konfigurasi yang diubah oleh konfigurasi kita.Tekan enter.

13. Pilih Internet Site -> tekan Tab -> Ok -> enter

14. Langsung tekan tab ->pilih Ok ->enter

15. Selanjutnya saya diminta memasukan postmaster, ini saya kosongkan saja. Lalu tekan Tab -> Ok -> enter

16. Selanjutnya muncul seperti gambar dibawah untuk alamat - alamat penerima email , saya biarkan default saja.

17. Kemudian kotak dialog seperti gambar dibawah, saya pilih No.

18. Pada kotak dialog “Local network” saya menambahkan “0.0.0.0/0”, lalu ok

19. Pada kotak dialog "Use procmail for..." saya pilih No

20. Lalu di dialog seperti gambar berikut, biarkan default saja.

21. Langsung tekan tab -> pilih ok -> enter

22. Pada pemilihan internet protokol, saya pilih ipv4

23. Lanjut proses install, tunggu hinga proses selesai.

24. Setelah mailserver terinstall kemudian saya restart postfix , cuirier-pop, courier-imap dengan perintah :
#service postfix restart
#service courier-pop restart
#service courier-imap restart
#service bind9 restart

24. Kemudian saya menambah User baru, disini saya tambahkan 2 user untuk nanti percobaan yaitu andri dan anto

25. Langkah selanjutnya install squirrelmail, ketik perintah "apt-get install squirrelmail"

 tekan y enter saja

  tunggu proses selesai

26. Selanjutnya saya edit file apache2.conf, ketik perintahnya "nano /etc/apache2/apache2.conf"

27. Saya tambahkan baris (Include "/etc/squirrelmail/apache.conf")

28. Restart apache2, ketik perintah "service apache2 restart"

29. Lalu untuk dapat membuka squirrelmail, saya harus buat semaca shortcut dari folder /usr/share/squirrelmail ke /var/www/mail. Ketik perintah "ln -s /usr/share/squirrel/ /var/www/mail"

30. Selanjutnya saya coba buka di web browser, masukkan username password

31. Web mail dengan squirrelmail siap digunakan, untuk kirim pesan klik pada Compose. Selanjutnya dapat dicoba dengan 2 user yang dibuat tadi.

Demikianlah, semoga dapat bermanfaat. Mohon maaf atas kesalahan, kekeliruan, kesalahpahaman, dan lainnya. Teman-teman dapat berikan sarannya dan kritik. Akhirnya terimakasih. Waalaikumsalam wr.wb

Referensi:
ebook tkj (konfigurasi debian server)
squirrelmail.org
https://en.wikipedia.org/wiki/Webmail

Continue reading Mail Server dan Webmail Server Dengan Squirrelmail di Debian 8.6
